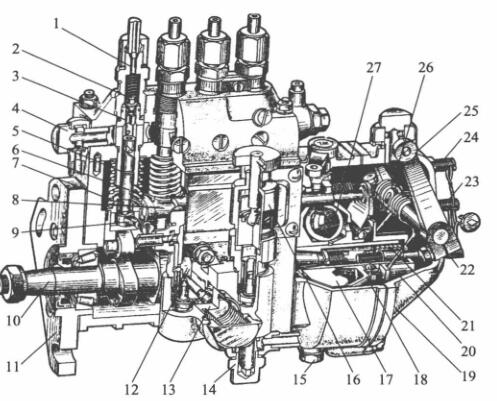

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-压力软管连接头; 2-很油阀; 3-很油阀门法兰; 4,14-进油广西顶博发电机组制造; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵压缩气压簧; 8-油门撑杆;  9-调准臂; 10-凸轮机构轴; 11-稳定接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱使盘; 18-从动盘; 19-箱体; 20-滑套; 21-调节压缩气压簧; 22-用油量懂得调整广西顶博发电机组制造; 23-怠速急停开关开关广西顶博发电机组制造; 24-髙速急停开关开关广西顶博发电机组制造; 25-可控硅调压手柄; 26-可控硅调压压缩气压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的基本功效与效果是确认质量提供的油着手班次的精确性，针对多缸柴油密度机如何理解，还在确认质量各缸提供的油班次的相符性。起确认质量效果的布位是滚珠下方到优化混凝土垫块上品面的地点H。当喷汽油泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆比较地点一些时，H越大，轴向柱塞泵关闭程序进油孔的班次尽早，提供的油着手班次也尽早。相反、，H越小，提供的油着手班次越网络延迟。这样要据设汁和做实验的时候推算出最合适的滚珠体办公地点H，以确认质量提供的油着手班次的精确性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-品牌定位螺栓; 5-回油道; 6-回油孔; 7-油多阀压簧; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵压簧; 16-压簧座; 17-挺柱体:; 18-垫件; 19-滑轮

  关于多缸机，各分泵的H值应一样 。修正水泥混凝土垫块在喷真空泵在出厂时均已调好，切不可随便互相交换。水泥混凝土垫块是用耐磨性能素材加工而成齐头并进行热解决以提升抗拉强度，因用中不要受损。如长精力用后受损较多，可换面用。

  喷汽油阀泵体分上上下下二个分，喷汽油阀上体用做按装液压泵偶件及脸上出油阀偶件，阴道用做按装凸轮机构轴、滑轮体和输汽油阀等。泵体前侧中西部开了检视窗孔，这样可以全面验查调整泵剩余油量。下端有检视润滑油面的检视孔。喷汽油阀上体有眼前这条油道，与各液压泵套筒很多的环行油槽共通。环行油槽则与液压泵套筒上的进、回油孔共通。由输汽油阀供来的低压低油能够 进软管直连接管进到油道中。油道中的重油水压由装在回软管直连接管内的回油阀调整，一的标准始终保持在5～10kPa范围内内。液压过低，在液压泵下滑时，重油不能够速度快能够 进油孔进到液压泵上侧油腔。当剩余油量异常而使液压增加时，富余的重油会顶开回油阀流到重油细滤器中。
