本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电量飞机机组高低压配电源箱的的作用： 1、合理性的计算电力。 2、利于对集成运放的关合使用。 3、有较高的安全的护甲会员等级，能直观性 的呈现电源电路的导通状态下。

项目名称：656KW柴油发动机发电站汽轮发电装置组单机配电箱主要元件明细清单
变配电盘其主要元器件明细清单表
项目编号	各称	技术参数规格为	单位名称	总量	制造厂
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站制冷机组控住器	HGM6110	只	1	众智
3	发电量机带速操作器	C2002	只	1	孚创
4	交流电电源线模快	DC24V	只	1	众智
5	家庭型上面中间继电器广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	微型之间电磁阀广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

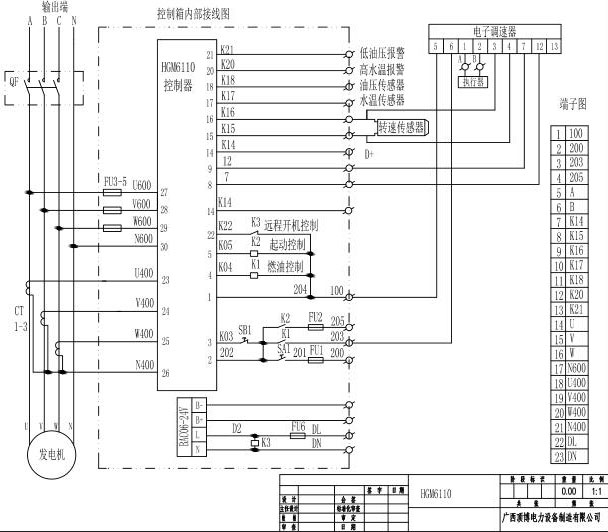

656KW广西顶博发电机组制造单机配电箱元件线路图
